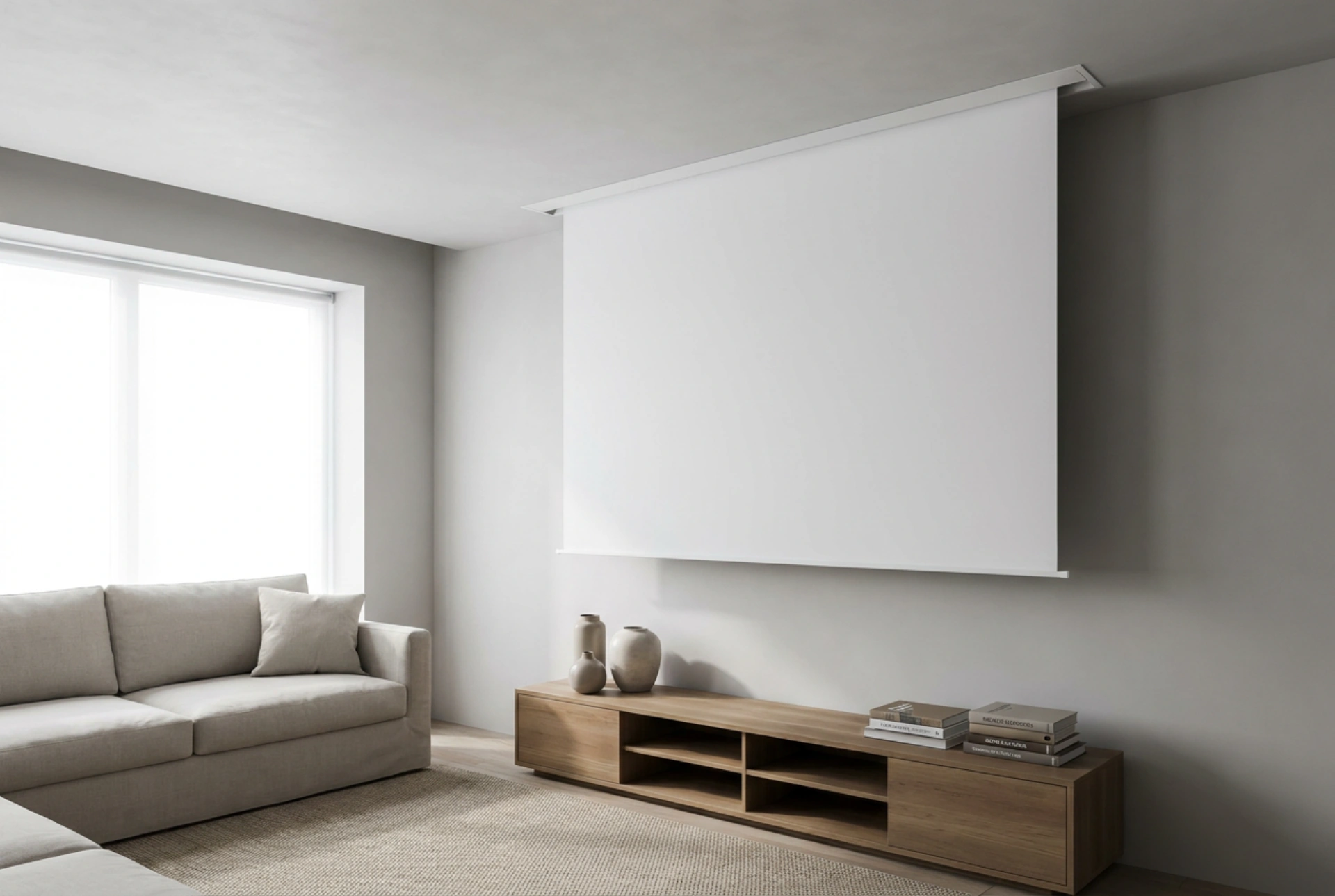

Inštalácia elektrického stropného plátna vyžaduje precízne plánovanie, správne rozloženie hmotnosti a presné vyrovnanie, aby sa predišlo deformácii premietacej plochy a preťaženiu konštrukcie stropu. Tento návod detailne vysvetľuje mechanické a fyzikálne aspekty bezpečného ukotvenia rotačného tubusu na rôzne typy stropných materiálov.
Analýza stropnej konštrukcie a distribúcia statického zaťaženia
Pred samotným vŕtaním je nevyhnutné určiť statickú nosnosť stropu. Elektrické premietacie plátna majú kvôli integrovanému motoru a závažiu v spodnej lište vyššiu hmotnosť než manuálne modely, často presahujúcu 15 až 25 kilogramov. Pri aktivácii motora navyše dochádza k dynamickému namáhaniu a krútiacemu momentu, ktorý pôsobí na kotviace body.
Pri betónových stropoch sa využíva vysoká pevnosť materiálu v tlaku. Na ukotvenie sú ideálne celokovové expanzné kotvy, ktoré sa po utiahnutí rozoprú v predvŕtanom otvore a prenesú zaťaženie trením priamo do masívneho betónu. Naopak, sadrokartónové podhľady vyžadujú úplne odlišný prístup. Samotná sadrokartónová doska má nízku pevnosť v šmyku a ťahu, preto je kotvenie priamo do nej vysoko rizikové. V tomto prípade je nutné lokalizovať nosné kovové profily pomocou magnetického detektora a kotviť konzoly priamo do nich pomocou špeciálnych sklopných kovových kotiev, ktoré rozložia silu na väčšiu plochu profilu. Ak sa montážne otvory nezhodujú s rozstupom profilov, montuje sa najprv nosná pomocná doska, na ktorú sa následne upevní samotný tubus plátna.
Geometria projekcie a eliminácia vlnenia materiálu
Dokonalá horizontálna rovina je kľúčom k dlhej životnosti mechanizmu. Ak je tubus naklonený čo i len o niekoľko milimetrov, navíjací hriadeľ bude navíjať tkaninu nerovnomerne. To vedie k jednostrannému napínaniu vlákien, permanentnému vlneniu materiálu a postupnému poškodeniu motora v dôsledku asymetrického odporu.
Na dosiahnutie dokonalej roviny použite laserovú vodováhu premietnutú na strop. Pri zameriavaní zohľadnite aj projekčnú os projektora. Stred premietacej plochy musí byť presne vycentrovaný s optickou osou objektívu, aby sa minimalizovala potreba digitálnej korekcie lichobežníkového skreslenia, ktorá degraduje kvalitu obrazu a rozlíšenie.
Postup montáže a mechanického ukotvenia
Samotná montáž vyžaduje prácu dvoch osôb z dôvodu dĺžky tubusu a posunutého ťažiska smerom k motorovej jednotke. Najprv priložte montážne šablóny alebo priamo konzoly na strop a označte stredy otvorov. Pri vŕtaní do betónu s príklepom dbajte na kolmosť vrtáka, aby nedošlo k oválnemu vyvŕtaniu otvoru, čo by znížilo treciu silu expanznej kotvy.
- Vyčistite vyvŕtané otvory od prachu pomocou vysávača, čím zabezpečíte maximálny kontakt kotvy so stenou otvoru.
- Zasuňte kotvy do otvorov a jemne ich poklepte kladivom, kým nebudú zarovnané s povrchom stropu.
- Priložte konzoly a dotiahnite matice momentovým kľúčom na hodnotu odporúčanú výrobcom spojovacieho materiálu, aby nedošlo k strhnutiu závitu.
- Zdvihnite tubus plátna a bezpečne ho zaistite do konzol pomocou poistných skrutiek, ktoré zabraňujú náhodnému vysunutiu tubusu z držiaka pri vibráciách spôsobených chodom motora.
Nastavenie koncových polôh a mechanické limity
Po mechanickom zaistení nasleduje nastavenie limitov chodu motora. Elektrické plátna sú vybavené mechanickými dorazmi, ktoré určujú, kde sa má plátno zastaviť pri odvíjaní a navíjaní. Tieto dorazy sa nastavujú pomocou imbusových skrutiek umiestnených priamo na tele motora v tubuse.
Pomalým otáčaním nastavovacej skrutky kalibrujte dolný doraz tak, aby spodná zaťažovacia lišta jemne dopadla tesne nad požadovanú úroveň, avšak bez toho, aby sa tkanina úplne odvinula z hriadeľa. Na hriadeli musí vždy zostať aspoň jedna plná otáčka tkaniny, aby nedošlo k vytrhnutiu materiálu z úchytu. Pre prívod elektrického prúdu použite štandardný flexibilný kábel zapojený do najbližšej zásuvky, alebo nechajte vybudovať skrytú elektroinštaláciu certifikovaným odborníkom v súlade s miestnymi normami.
