Priemerný prenosný počítač rýchlo naráža na fyzikálne limity svojho integrovaného chladiaceho systému, čo vedie k vysokej hlučnosti ventilátorov a nežiaducemu znižovaniu výkonu. Použitie chladiacej podložky predstavuje mechanické riešenie, ktoré výrazne zlepšuje termodynamické podmienky zariadenia zvýšením efektivity prúdenia vzduchu okolo zahrievajúcich sa komponentov a znížením odporu prostredia.
Termodynamika notebooku: Prečo dochádza k prehrievaniu?
Moderné prenosné počítače integrujú vysokovýkonné procesory a grafické čipy do extrémne tenkih šasi. Teplo generované týmito komponentmi sa musí neustále odvádzať do okolitého prostredia, aby nedošlo k poškodeniu kremíkových štruktúr. Hlavným mechanizmom prenosu tepla je v tomto prípade nútená konvekcia (prúdenie), ktorú zabezpečujú malé interné radiálne ventilátory. Tie nasávajú vzduch cez úzke štrbiny na spodnej strane a vyfukujú ho cez bočné alebo zadné otvory.
Problém nastáva, keď je notebook umiestnený priamo na rovnom a pevnom povrchu stola. Vzniká takzvaný efekt hraničnej vrstvy a extrémne zúžený priestor obmedzuje objem nasávaného vzduchu. Aerodynamický odpor sa drasticky zvyšuje, čo núti interné ventilátory pracovať na maximálne otáčky. To vedie k vysokej hladine hluku a mechanickému opotrebovaniu ložísk. Chladiaca podložka tento problém rieši zväčšením fyzického priestoru pod zariadením, čím radikálne znižuje statický tlak potrebný na nasávanie studeného vzduchu do chladiaceho okruhu.
Aktívne verzus pasívne chladenie: Fyzikálne princípy
Pri optimalizácii teplôt sa v praxi stretávame s dvoma základnými konštrukčnými prístupmi: pasívnym a aktívnym chladením. Každý z nich využíva odlišné fyzikálne zákony na dosiahnutie rovnakého cieľa – odvodu tepla.

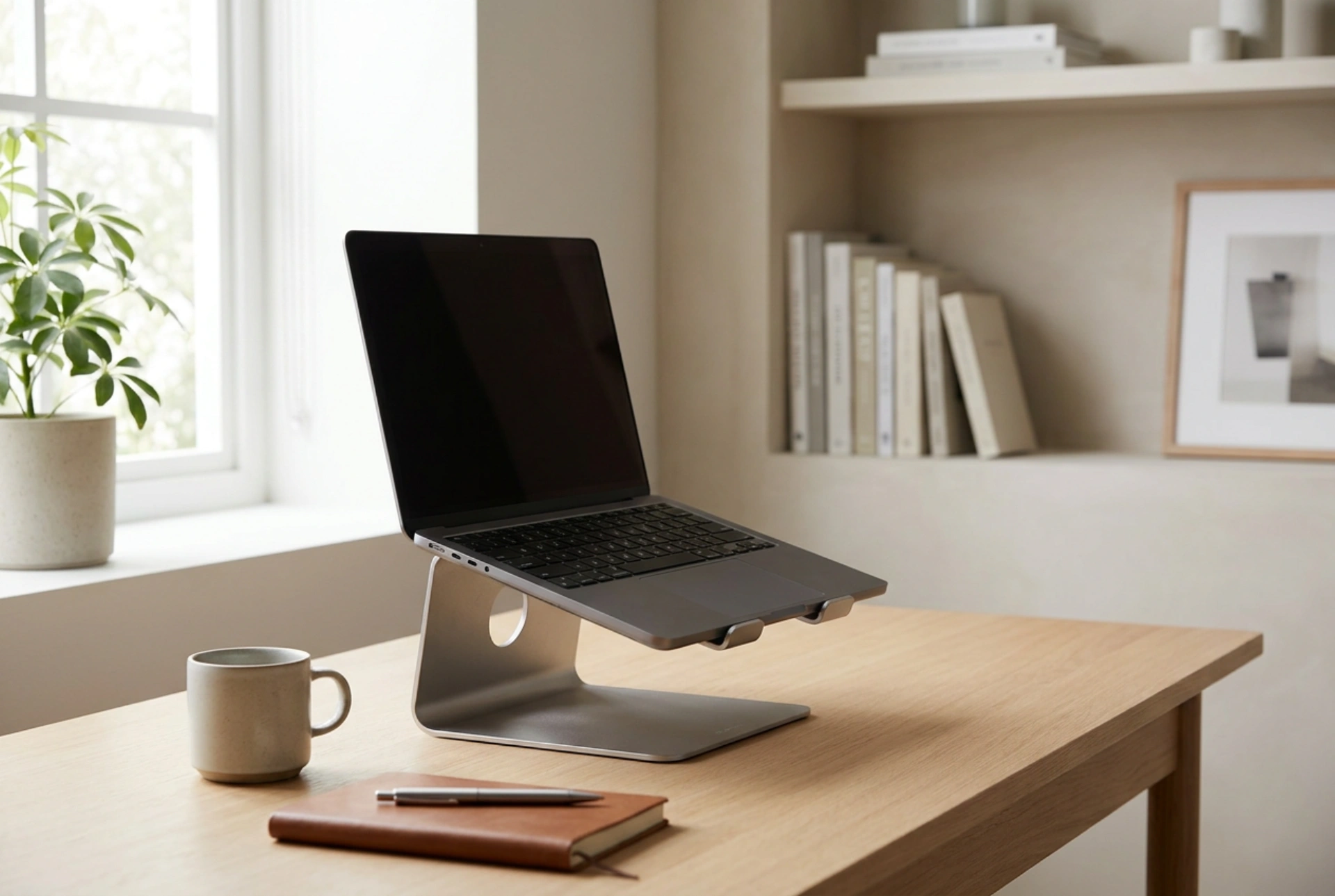

- Pasívne stojany: Fungujú predovšetkým na princípe prirodzenej konvekcie. Nadvihnutím notebooku sa odhalia nasávacie otvory a teplý vzduch, ktorý má v dôsledku zahriatia nižšiu hustotu, prirodzene stúpa nahor a uvoľňuje miesto chladnejšiemu vzduchu. Kovové materiály s vysokou tepelnou vodivosťou, ako je eloxovaný hliník, navyše absorbujú časť sálavého tepla priamo zo spodného krytu notebooku a fungujú ako sekundárny chladič.
- Aktívne chladiace podložky: Využívajú integrované ventilátory na generovanie riadeného laminárneho prúdenia vzduchu priamo smerom k spodnému krytu šasi. Tým sa výrazne zvyšuje koeficient prestupu tepla. Aktívne prúdenie účinne narúša statický teplý vzduchový vankúš, ktorý sa inak akumuluje pod notebookom, a neustále ho nahrádza chladnejším vzduchom z okolitého prostredia miestnosti.
Vplyv veľkosti a otáčok ventilátora na akustický tlak
Mnoho používateľov sa obáva, že pridanie ďalších ventilátorov v podobe aktívnej podložky zvýši celkovú hladinu hluku v pracovnom prostredí. Akustika však jasne demonštruje vzťah medzi priemerom lopatiek, otáčkami a hlučnosťou. Hlučnosť ventilátora je priamo úmerná jeho otáčkam za minútu (RPM) a geometrii lopatiek. Malé interné ventilátory v notebooku (priemer 40 až 60 mm) musia pre dosiahnutie potrebného prietoku vzduchu rotovať vysokou rýchlosťou, často presahujúcou 4000 RPM, čo generuje vysokofrekvenčný, pre ľudské ucho nepríjemný hluk.
Kvalitné chladiace podložky využívajú veľké nízkootáčkové ventilátory s priemerom 120 až 200 mm. Tieto veľké lopatky dokážu presunúť rovnaký alebo oveľa väčší objem vzduchu (vyjadrený v kubických stopách za minútu) pri zlomku rýchlosti, zvyčajne medzi 800 až 1200 RPM. Výsledný hluk je nízkofrekvenčný, vnímaný ako tichý šelest, ktorý ľahko zanikne v bežnom ruchu kancelárie. Keďže podložka zásobuje interný systém studeným vzduchom, integrované ventilátory notebooku môžu spomaliť, čo výrazne znižuje celkový hluk celého systému.
Aerodynamika prúdenia a zamedzenie ukladaniu prachu
Pri používaní aktívnej chladiacej podložky je dôležité pochopiť dynamiku prúdenia vzduchu, aby sme predišli nežiaducemu zanášaniu vnútrajška notebooku prachom. Aktívne podložky fúkajú vzduch smerom nahor, čo môže pri nesprávnom používaní urýchliť usadzovanie mikročastíc na rebrách vnútorných chladičov. Preto je dôležité udržiavať povrch stola, na ktorom podložka stojí, v dokonalej čistote.
Fyzikálnou výhodou podložiek vybavených jemným kovovým sitom (mriežkou) je ich schopnosť fungovať ako hrubý mechanický filter. Väčšie častice prachu a vlákien sa zachytia na povrchu mriežky podložky a nedostanú sa priamo do jemných rebier pasívneho chladiča notebooku. Pravidelné utieranie mriežky suchou mikrovláknovou utierkou alebo prefúknutie stlačeným vzduchom zaisťuje stabilný výkon chladenia bez rizika upchatia interných ciest prenosného počítača.
