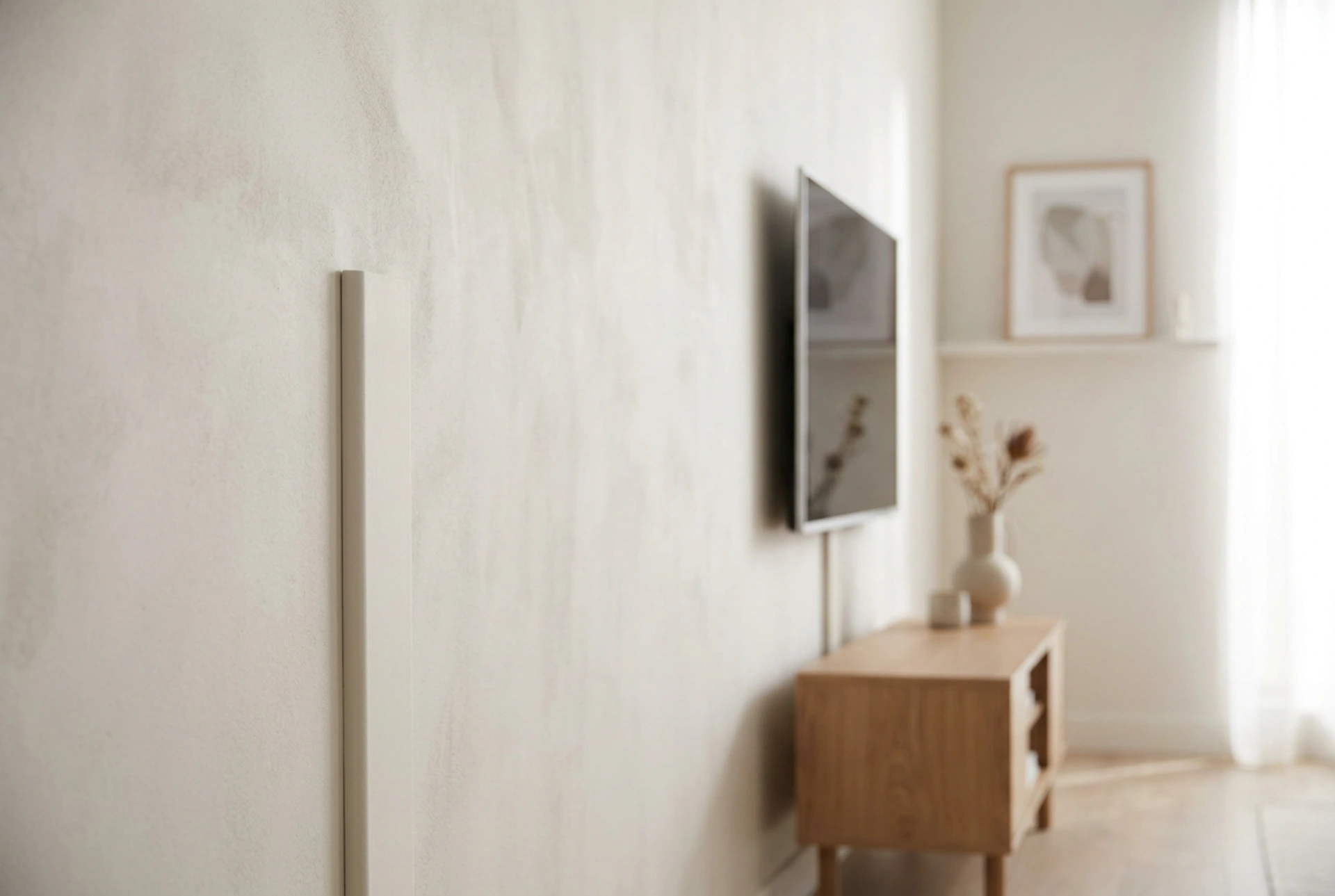

Usporiadanie a estetické skrytie televíznych káblov si vyžaduje systematický prístup, ktorý zohľadňuje fyzikálne vlastnosti vodičov, elektrickú bezpečnosť a mechanické namáhanie. Správne nainštalovaná káblová lišta nielenže eliminuje vizuálny smog, ale predovšetkým chráni izoláciu káblov pred zalomením a prehrievaním.
Fyzikálne základy organizácie káblov: Teplo a interferencia
Pri inštalácii káblov do uzatvorenej krycej lišty musíme v prvom rade myslieť na distribúciu tepla a elektromagnetické vplyvy. Napájacie káble, ktorými preteká striedavý prúd, generujú okolo seba slabé elektromagnetické pole a zároveň uvoľňujú teplo v dôsledku elektrického odporu vodiča. Ak sú napájacie káble tesne zovreté s citlivými dátovými káblami (napríklad HDMI alebo koaxiálne káble pre anténu), môže dôjsť k elektromagnetickej interferencii, čo sa prejaví výpadkami signálu alebo znížením kvality obrazu.
Pre minimalizáciu tohto javu a zabezpečenie optimálneho chladenia dodržiavajte tieto zásady:
- Separácia vodičov: Ak je to možné, vo vnútri lišty oddeľte silnoprúdové (napájacie) káble od slaboprúdových (dátových, optických a audio káblov).
- Rezerva v priestore: Káblový kanál by nikdy nemal byť naplnený na viac ako 60 až 70 % svojho celkového objemu. Voľný priestor umožňuje prirodzenú cirkuláciu vzduchu a odvádzanie tepla.
- Prevencia indukcie: Vyhnite sa paralelnému ukladaniu netienených silových káblov v tesnej blízkosti signálových na dlhé vzdialenosti bez vnútornej prepážky v lište.
Polomer ohybu a ochrana pred mechanickým poškodením
Jednou z najčastejších chýb pri inštalácii krycích líšt je príliš ostré ohýbanie káblov, najmä v rohoch a prechodoch zo steny na podlahu. Každý typ kábla má definovaný minimálny polomer ohybu, ktorý nesmie byť prekročený. Pri prekročení tohto limitu dochádza k mikroskopickým trhlinám vo vnútornej štruktúre vodičov.
Optické káble používané na prenos digitálneho zvuku sú mimoriadne náchylné na prelom. Pri ostrom ohybe dochádza k narušeniu odrazu svetla vo vnútri skleneného alebo plastového jadra, čo spôsobí úplnú stratu signálu. U HDMI káblov vedie nadmerný ohyb k deformácii geometrie krútených párov vodičov, čím sa mení ich impedancia. Pri plánovaní trasy krycej lišty preto vždy dbajte na plynulé oblúky a v rohoch používajte špeciálne rohové spojky s oblým vnútorným profilom.
Materiál lišty a fyzika spoľahlivého upevnenia
Krycie lišty sa najčastejšie vyrábajú z polyvinylchloridu (PVC) alebo hliníka. PVC lišty sú ľahké a ľahko sa skracujú, zatiaľ čo hliníkové profily poskytujú lepšie tienenie elektromagnetického poľa a vyššiu mechanickú odolnosť. Bez ohľadu na materiál je kritickým bodom ich fixácia na stenu.
Mnoho líšt sa predáva so samolepiacou páskou. Spoľahlivosť tohto spoja však závisí od povrchovej energie podkladu a čistoty steny. Na disperzných interiérových farbách s vysokým podielom silikátu alebo vosku samolepiace pásky často zlyhávajú. Pre trvalé upevnenie bez rizika odpadnutia lišty pod váhou káblov postupujte nasledovne:
- Príprava povrchu: Miesto montáže dôkladne očistite od prachu a nesúdržných vrstiev farby. Mastnotu odstráňte izopropylalkoholom.
- Použitie montážneho lepidla: Ak sa chcete vyhnúť vŕtaniu, naneste na zadnú stranu lišty vysokopevnostné polymérové montážne lepidlo na báze MS polymérov, ktoré vykazuje vysokú počiatočnú prídržnosť a zostáva trvalo elastické.
- Mechanické ukotvenie: Pri ťažších káblových zväzkoch je mechanické ukotvenie pomocou hmoždiniek a skrutiek jedinou stopercentnou istotou. Rozostup kotviacich bodov by nemal presiahnuť 40 centimetrov.
Metodika ukladania káblov bez vzniku uzlov
Pred samotným uzavretím krycej lišty je potrebné káble usporiadať tak, aby nevznikalo pnutie. Nikdy nepoužívajte jednorazové plastové sťahovacie pásky stiahnuté na maximum, pretože tie sa môžu zarezávať do izolácie káblov. Namiesto toho použite textilné suché zipsy, ktoré rovnomerne rozkladajú tlak a umožňujú kedykoľvek pridať alebo odobrať ďalší kábel.
Postupujte od najhrubších a najmenej ohybných káblov (napájacie káble) a umiestnite ich na dno lišty. Následne na ne položte tenšie signálové káble. Pred zacvaknutím krytu lišty sa uistite, že žiadny kábel nie je napnutý a pri zapájaní do prístrojov zostáva mierna dĺžková rezerva, ktorá zabraňuje vytrhnutiu konektorov pri manipulácii s televízorom alebo držiakom.
