Chladiace podložky pod notebooky nie sú len dizajnovým doplnkom, ale funkčným nástrojom na optimalizáciu prenosu tepla a ochranu citlivých polovodičových komponentov. Pochopenie fyzikálnych princípov ich fungovania vám pomôže určiť, kedy je ich použitie efektívne a ako správne usmerniť prúdenie vzduchu na dosiahnutie maximálneho výkonu.
Termodynamické výzvy kompaktného hardvéru
Moderné prenosné počítače integrujú vysokovýkonné procesory (CPU) a grafické čipy (GPU) do extrémne limitovaných priestorov. Pri prechode elektrického prúdu polovodičmi vzniká v dôsledku elektrického odporu odpadové teplo. Vnútorné chladiace systémy laptopov sa spoliehajú na kombináciu kondukcie (vedenia tepla pomocou medených tepelných trubíc - heatpipes) a konvekcie (prúdenia vzduchu poháňaného interným radiálnym ventilátorom).
Problém nastáva, keď je objem vzduchu v tesnom šasi nedostatočný na rýchly odvod tepla. Pri prekročení kritických teplôt (zvyčajne okolo 90 až 100 °C) zasiahne interný ochranný mechanizmus zvaný termálny throttling. Procesor úmyselne zníži svoju taktovaciu frekvenciu a napätie, aby znížil produkciu tepla, čo sa okamžite prejaví poklesom systémového výkonu.
Ako funguje chladiaca podložka: Princíp nútenej konvekcie
Chladiace podložky fungujú predovšetkým na dvoch fyzikálnych princípoch: zvýšení objemu prúdiaceho vzduchu (nútená konvekcia) a zlepšení odvodu tepla vedením (kondukcia). Podľa konštrukcie ich delíme na aktívne a pasívne:
- Aktívne chladiace podložky: Sú vybavené jedným alebo viacerými ventilátormi. Tieto ventilátory mechanicky urýchľujú pohyb vzduchu pod spodným krytom laptopu. Tým sa narúša hraničná vrstva teplého stojatého vzduchu, ktorý sa hromadí tesne pod telom prístroja, a nahrádza sa chladnejším okolitým vzduchom.

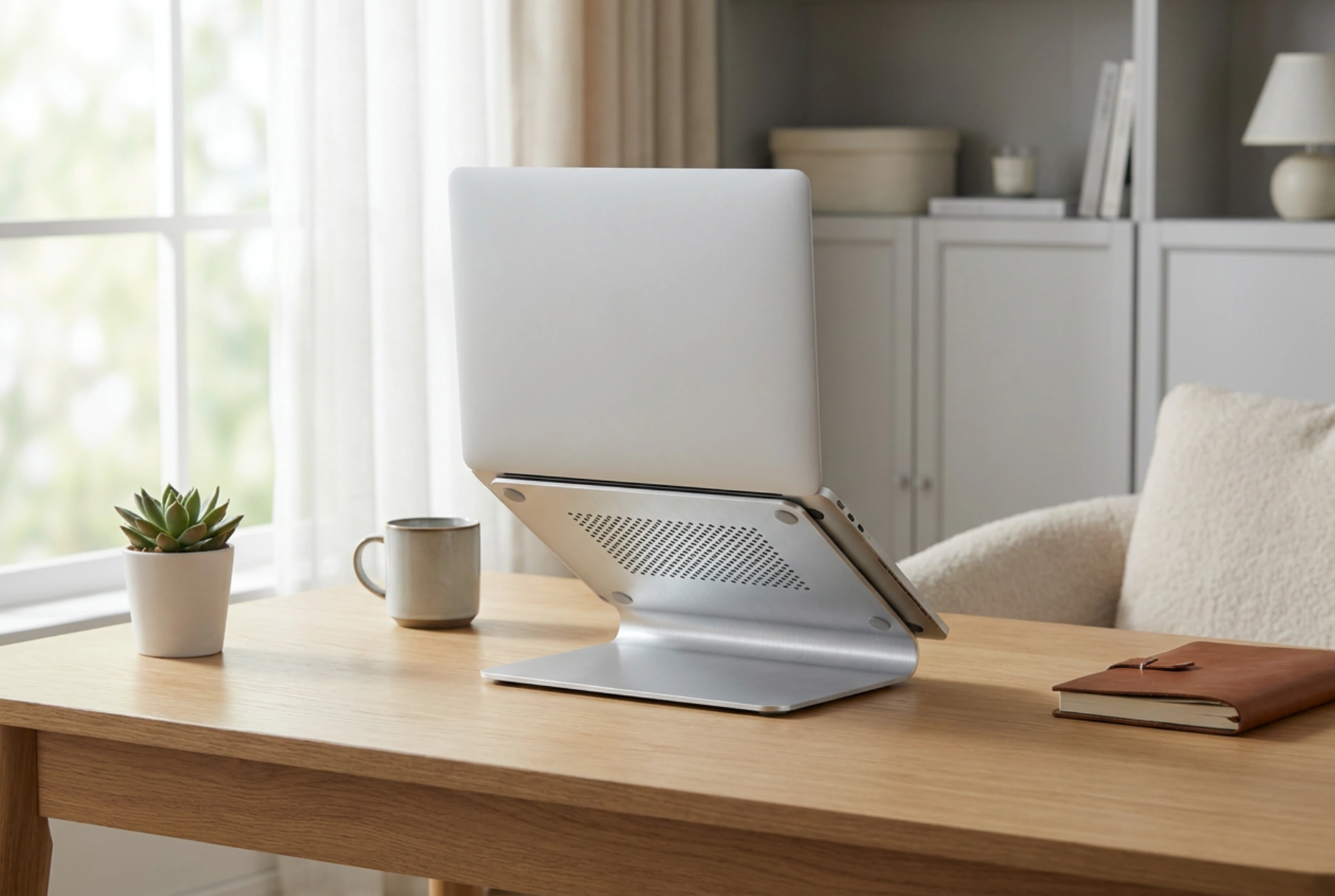

- Pasívne chladiace podložky: Fungujú ako vyvýšené stojany, často vyrobené z kovov s vysokou tepelnou vodivosťou, ako je hliník. Zväčšujú fyzický priestor medzi spodnou časťou laptopu a stolom. Tým umožňujú prirodzenú cirkuláciu vzduchu (prirodzenú konvekciu) a hliníková konštrukcia zároveň funguje ako prídavný chladič absorbujúci teplo priamym kontaktom alebo sálaním.
Kľúčový faktor: Súlad so smerom interného prúdenia vzduchu
Aby bola aktívna chladiaca podložka účinná, jej ventilátory musia pracovať v súlade s interným ventilačným dizajnom laptopu. Väčšina prenosných počítačov nasáva studený vzduch cez perforované otvory na spodnej strane a vyfukuje horúci vzduch cez zadné alebo bočné otvory. V tomto prípade musí podložka tlačiť vzduch smerom nahor, priamo do nasávacích mriežok laptopu.
Ak by podložka odsávala vzduch smerom nadol od nasávacích otvorov laptopu, vytvoril by sa protitlak a podtlak, čo by narušilo prácu interných ventilátorov a účinnosť chladenia by paradoxne klesla. Pred výberom podložky preto vždy priložte ruku k vetracím otvorom zapnutého laptopu, aby ste presne identifikovali smer prúdenia vzduchu.
Kedy chladiaca podložka skutočne pomáha?
Účinnosť chladiacej podložky závisí od materiálu šasi a konštrukcie chladenia počítača. Najväčší prínos má v nasledujúcich situáciách:
- Práca na mäkkých povrchoch: Položenie laptopu na posteľ, pohovku alebo deku spoľahlivo zablokuje spodné nasávacie otvory a izoluje teplo. Podložka (aj pasívna) vytvorí pevnú bariéru a obnoví potrebnú vzduchovú medzeru.
- Laptopy s perforovaným kovovým alebo plastovým dnom: Ak má spodný kryt dostatok vetracích mriežok, nútené prúdenie vzduchu z podložky priamo ochladzuje vnútorné komponenty.
- Vysoká okolitá teplota: Počas letných mesiacov, kedy teplota v miestnosti stúpa, pomáha dodatočný prietok vzduchu kompenzovať menší teplotný rozdiel medzi okolím a vnútrom počítača.
Naopak, pri celokovových ultrabookoch bez spodných vetracích otvorov (ktoré sa spoliehajú výlučne na pasívne chladenie cez hliníkové šasi) majú aktívne podložky minimálny efekt. V takom prípade pomôže skôr pasívny hliníkový stojan, ktorý efektívne odvádza teplo vedením z celého povrchu spodného krytu.
